Πώς μπορεί μια μηχανή κύλισης σπειρώματος σερβοκινητήρα CNC να βελτιώσει την ακρίβεια, την παραγωγικότητα και την ποιότητα του νήματος

Περίληψη άρθρου: A Μηχανή κύλισης σπειρώματος σερβοκινητήρα CNCέχει σχεδιαστεί για κατασκευαστές που χρειάζονται ακριβή, επαναλαμβανόμενη και αποτελεσματική απόδοση σχηματισμού νημάτων.ΝΕΡΕΣπαρέχει τη σειρά NRS-25NC/NRS-15NC, που διαθέτει άξονες κυλίνδρων με σερβοκινητήρα και κίνηση τροφοδοσίας, πίεση κύλισης έως και 30 τόνους και εύρος διαμέτρου σπειρώματος φ3–φ80 mm. Αυτό το άρθρο εξηγεί τα πλεονεκτήματα λειτουργίας, τις τεχνικές προδιαγραφές, τις εφαρμογές και τους βασικούς παράγοντες που πρέπει να λάβετε υπόψη κατά την επιλογή μιας λύσης έλασης σπειρώματος CNC.

Πίνακας περιεχομένων

• Γιατί η τεχνολογία CNC Servo είναι σημαντική στην κύλιση νημάτων;
• Ποια είναι τα βασικά χαρακτηριστικά μιας μηχανής κύλισης σπειρώματος σερβοκινητήρα CNC;
• Ποιες είναι οι κύριες τεχνικές προδιαγραφές;
• Ποιες εφαρμογές μπορεί να χειριστεί;
• Ποια οφέλη μπορούν να περιμένουν οι κατασκευαστές;
• Πώς πρέπει να επιλέξετε τη σωστή μηχανή κύλισης νήματος;
• Γιατί έχει σημασία η διαμόρφωση του μηχανήματος για την παραγωγή;
• Συχνές Ερωτήσεις
• Σύναψη

Γιατί η τεχνολογία CNC Servo είναι σημαντική στην κύλιση νημάτων;

Η έλαση με νήματα είναι μια διαδικασία ψυχρής διαμόρφωσης κατά την οποία οι σκληρυμένες μήτρες ασκούν πίεση σε ένα τεμάχιο εργασίας για να δημιουργήσουν νήματα χωρίς να κόψουν το υλικό. Για τους κατασκευαστές που παράγουν συνδετήρες ακριβείας, άξονες, βίδες, εξαρτήματα που σχετίζονται με σκουλήκια και άλλα εξαρτήματα με σπείρωμα, ο ακριβής έλεγχος της κίνησης και της τροφοδοσίας του κυλίνδρου είναι απαραίτητος.

Μια μηχανή κύλισης σπειρώματος σερβοκινητήρα CNC βελτιώνει αυτή τη διαδικασία χρησιμοποιώντας σερβοκινητήρες για τον έλεγχο των αξόνων κυλίνδρων και την κίνηση τροφοδοσίας. Σύμφωνα με τις προδιαγραφές του NERES, οι δύο άξονες κυλίνδρων είναι σερβοκινητήρες, ενώ ο άξονας τροφοδοσίας χρησιμοποιεί επίσης σερβοχειρισμό. Αυτή η διαμόρφωση παρέχει ένα πιο συντονισμένο σύστημα κίνησης για απαιτητικές λειτουργίες σχηματισμού νήματος.

Σε σύγκριση με μια βασική μηχανική ρύθμιση, ο σερβοέλεγχος CNC μπορεί να κάνει πιο εύκολη τη διαχείριση και την επανάληψη των παραμέτρων παραγωγής. Αυτό είναι ιδιαίτερα πολύτιμο όταν οι κατασκευαστές χρειάζονται σταθερή απόδοση διαστάσεων σε επαναλαμβανόμενες παρτίδες παραγωγής.

Για τους αγοραστές που ερευνούν μια μηχανή κύλισης σπειρώματος σερβοκινητήρα CNC, τα πιο σημαντικά ζητήματα περιλαμβάνουν τις διαστάσεις του τεμαχίου εργασίας, το βήμα του σπειρώματος, την πίεση κύλισης, την ταχύτητα του άξονα, τη διαμόρφωση καλουπιού και την απαιτούμενη μέθοδο παραγωγής.

Ποια είναι τα βασικά χαρακτηριστικά μιας μηχανής κύλισης σπειρώματος σερβοκινητήρα CNC;

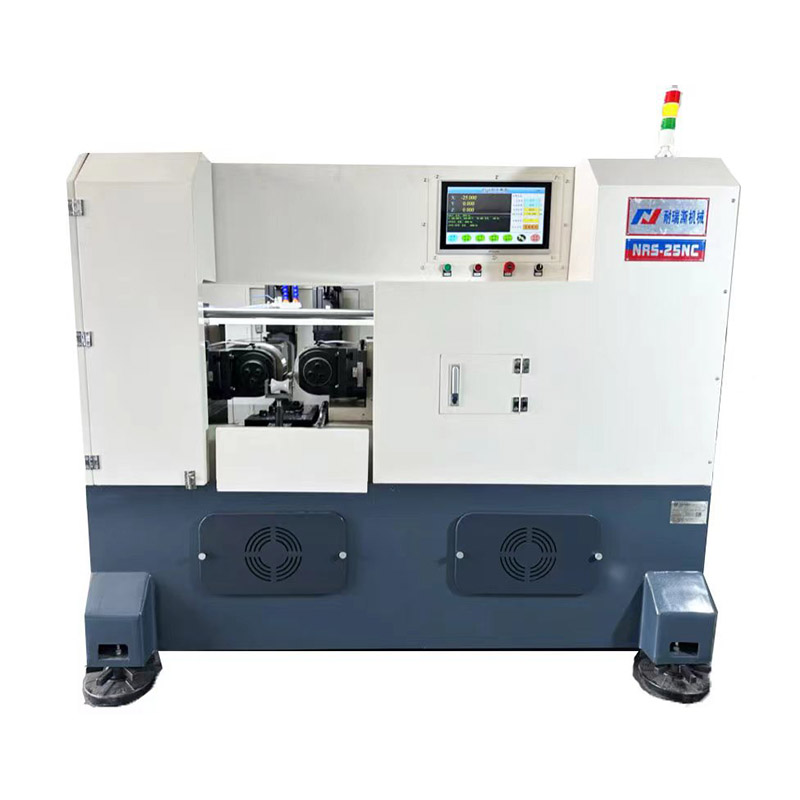

Η σειρά NERES NRS-25NC/NRS-15NC συνδυάζει την τεχνολογία servo drive με μια άκαμπτη δομή σχηματισμού νήματος. Ο σχεδιασμός του προορίζεται να φιλοξενήσει τόσο κοινά τριγωνικά σπειρώματα όσο και ένα ευρύτερο φάσμα εξειδικευμένων προφίλ δοντιών, ανάλογα με τις επιλεγμένες μήτρες κύλισης και το σχέδιο του τεμαχίου εργασίας.

• Κίνηση σερβοκινητήρα:Οι άξονες κυλίνδρων και η κίνηση τροφοδοσίας ελέγχονται μέσω σερβοκινητήρων.
• Υψηλή δύναμη κύλισης:Η μέγιστη πίεση κύλισης φτάνει τους 30 τόνους.
• Ευρεία γκάμα τεμαχίων εργασίας:Οι εξωτερικές διάμετροι του σπειρώματος έλασης κυμαίνονται από φ3 έως φ80 mm.
• Δυνατότητα ευέλικτου βήματος:Βήματα σπειρώματος από 0,6 έως 8,0 mm υποστηρίζονται σύμφωνα με τις αναφερόμενες προδιαγραφές.
• Μεταβλητή ταχύτητα ατράκτου:Η ταχύτητα του άξονα είναι ρυθμιζόμενη από 10 έως 60 σ.α.λ. με σταθερή ρύθμιση ταχύτητας.
• Πολλαπλές δυνατότητες διαμόρφωσης:Ανάλογα με τη διαμόρφωση του σχεδίου και του κυλίνδρου, το μηχάνημα μπορεί να επεξεργαστεί δόντια σκουληκιού, τραπεζοειδή δόντια, προφίλ που σχετίζονται με σφαιρικές βίδες, αυλακώσεις και αυλακώσεις κύλισης.

Αυτός ο συνδυασμός καθιστά το μηχάνημα κατάλληλο για κατασκευαστές που αναζητούν μια ευέλικτη πλατφόρμα αντί για εξοπλισμό περιορισμένο σε μια τυπική γεωμετρία νήματος.

Ποιες είναι οι κύριες τεχνικές προδιαγραφές;

Οι τεχνικές προδιαγραφές είναι κρίσιμες όταν αξιολογείται εάν ένα μηχάνημα είναι κατάλληλο για μια συγκεκριμένη γραμμή παραγωγής. Ο παρακάτω πίνακας συνοψίζει τις δημοσιευμένες προδιαγραφές του μοντέλου σερβοκινητήρα NERES CNC.

Για κύλιση εντός τροφοδοσίας κοινώς χρησιμοποιούμενων τριγωνικών σπειρωμάτων 55° και 60°, η δημοσιευμένη προδιαγραφή υποδεικνύει τεμάχια κατεργασίας έως φ80 mm σε διάμετρο, με μέγιστο βήμα 8,0 mm και μέγιστο μήκος 150 mm. Η κύλιση δια τροφοδοσίας διατίθεται επίσης για κοινώς χρησιμοποιούμενα τριγωνικά σπειρώματα 55° και 60° με βήμα έως 8,0 mm, ανάλογα με την κατάλληλη ρύθμιση.

Ποιες εφαρμογές μπορεί να χειριστεί;

Ένα από τα κύρια πλεονεκτήματα της σερβοελεγχόμενης έλασης νήματος είναι η ικανότητά του να υποστηρίζει διαφορετικές απαιτήσεις διαμόρφωσης μέσω της κατάλληλης επιλογής μήτρας και διαμόρφωσης μηχανής.

Οι τυπικές δυνατότητες επεξεργασίας περιλαμβάνουν:

• Τριγωνικά νήματα 55° και 60°
• Προφίλ δοντιών σκουληκιών
• Τραπεζοειδή προφίλ δοντιών
• Εφαρμογές κύλισης που σχετίζονται με σφαιρικές βίδες
• Λειτουργίες γρατσουνίσματος
• Κυλιόμενες αυλακώσεις
• Άλλα προσαρμοσμένα σχήματα δοντιών βασισμένα σε μηχανολογικά σχέδια

Η πραγματική ικανότητα επεξεργασίας θα πρέπει πάντα να επιβεβαιώνεται με βάση το σχέδιο του τεμαχίου εργασίας, το υλικό, το απαιτούμενο προφίλ σπειρώματος, το σχέδιο μήτρας, τη διάμετρο, το βήμα και τη μέθοδο παραγωγής. Αυτό είναι ιδιαίτερα σημαντικό για εξειδικευμένα εξαρτήματα όπου ενδέχεται να μην ισχύουν οι τυπικές διαστάσεις του σπειρώματος.

Ποια οφέλη μπορούν να περιμένουν οι κατασκευαστές;

1. Πιο ελεγχόμενη κίνηση

Οι σερβοκεντρικοί άξονες κυλίνδρων παρέχουν συντονισμένο έλεγχο κίνησης. Αυτό μπορεί να βοηθήσει τους κατασκευαστές να δημιουργήσουν επαναλαμβανόμενες συνθήκες επεξεργασίας όταν παράγουν παρτίδες παρόμοιων εξαρτημάτων.

2. Ευέλικτες Παράμετροι Παραγωγής

Το εύρος στροφών του άξονα 10–60 RPM με ρύθμιση χωρίς βαθμίδες επιτρέπει την προσαρμογή των παραμέτρων παραγωγής σύμφωνα με τις απαιτήσεις του τεμαχίου εργασίας και της διαμόρφωσης.

3. Υψηλή ικανότητα διαμόρφωσης

Με μέγιστη πίεση κύλισης 30 τόνων, το μηχάνημα έχει σχεδιαστεί για απαιτητικές εφαρμογές ψυχρής διαμόρφωσης. Ο συνδυασμός της δύναμης κύλισης και της σερβοελεγχόμενης κίνησης παρέχει τη βάση για σταθερή παραγωγή εξαρτημάτων με σπείρωμα κατάλληλου μεγέθους.

4. Πολλαπλές επιλογές επεξεργασίας

Οι κατασκευαστές δεν χρειάζονται απαραίτητα ξεχωριστό εξοπλισμό για κάθε τύπο λειτουργίας σχηματισμού δοντιών. Με κατάλληλους κυλίνδρους και μηχανική επικύρωση, μια πλατφόρμα μπορεί να υποστηρίξει διάφορα προφίλ, συμπεριλαμβανομένων των νημάτων, των ραβδώσεων και των αυλακώσεων κύλισης.

5. Κατάλληλο για Βιομηχανική Παραγωγή

Η ουσιαστική κατασκευή του μηχανήματος, η κίνηση με ρολό 11 kW, το σύστημα προώθησης τροφοδοσίας 5,5 kW και το αποτύπωμα περίπου 2100 × 1600 × 2100 mm το καθιστούν κατάλληλο για περιβάλλοντα βιομηχανικής παραγωγής όπου η σταθερότητα του εξοπλισμού και η επαναληψιμότητα είναι σημαντικές.

Πώς πρέπει να επιλέξετε τη σωστή μηχανή κύλισης νήματος;

Η επιλογή ενός μηχανήματος που βασίζεται μόνο στη μέγιστη πίεση ή ισχύ κινητήρα μπορεί να οδηγήσει σε ακατάλληλη διαμόρφωση. Μια πιο αξιόπιστη διαδικασία αγοράς ξεκινά με τις πραγματικές απαιτήσεις εξαρτημάτων.

1. Καθορίστε τη διάμετρο του τεμαχίου εργασίας:Επιβεβαιώστε την ελάχιστη και τη μέγιστη διάμετρο τυφλού που απαιτείται για την παραγωγή.
2. Επιβεβαίωση προώθησης νήματος:Συγκρίνετε το απαιτούμενο βήμα με το υποστηριζόμενο εύρος του μηχανήματος.
3. Προσδιορίστε τη μέθοδο κύλισης:Αποφασίστε εάν η κύλιση εντός τροφοδοσίας ή κύλισης μέσω τροφοδοσίας είναι κατάλληλη.
4. Ελέγξτε τη γεωμετρία του νήματος:Τα τυπικά τριγωνικά σπειρώματα και τα εξειδικευμένα προφίλ ενδέχεται να απαιτούν διαφορετικές μήτρες και διαμορφώσεις.
5. Αξιολογήστε τον όγκο παραγωγής:Η παραγωγή μεγάλου όγκου μπορεί να ωφεληθεί περισσότερο από τον έλεγχο CNC και την αυτοματοποιημένη ενσωμάτωση τροφοδοσίας.
6. Ελέγξτε τις διαστάσεις του μηχανήματος:Εξασφαλίστε επαρκή χώρο συνεργείου για το μηχάνημα, την πρόσβαση του χειριστή, το χειρισμό υλικών και τη συντήρηση.
7. Συζητήστε το σχέδιο με τον κατασκευαστή:Για μη τυποποιημένα εξαρτήματα, η τεχνική επιβεβαίωση πριν από την αγορά μπορεί να μειώσει τους κινδύνους διαμόρφωσης.

Η NERES τοποθετείται ως κατασκευαστής και προμηθευτής στην Κίνα μηχανημάτων έλασης νήματος, μήτρων έλασης νήματος, εργαλείων νήματος και σχετικού εξοπλισμού. Το χαρτοφυλάκιο προϊόντων της περιλαμβάνει επίσης αυτόματες μηχανές έλασης νημάτων CNC και άλλες λύσεις διαμόρφωσης νημάτων.

Γιατί έχει σημασία η διαμόρφωση του μηχανήματος για την παραγωγή;

Η απόδοση κύλισης νήματος εξαρτάται από περισσότερα από το ίδιο το μηχάνημα. Η σχέση μεταξύ του μηχανήματος, των μήτρων έλασης, του υλικού του τεμαχίου εργασίας, της διαμέτρου του τυφλού, της λίπανσης, της γεωμετρίας του νήματος και των παραμέτρων επεξεργασίας καθορίζει το τελικό αποτέλεσμα.

Για παράδειγμα, το ίδιο μηχάνημα μπορεί να απαιτεί διαφορετικά σχέδια κυλίνδρων κατά τη μετάβαση από ένα συμβατικό τριγωνικό νήμα σε ένα εξειδικευμένο προφίλ δοντιού. Ομοίως, η αλλαγή του υλικού του τεμαχίου εργασίας ή του βήματος του νήματος μπορεί να απαιτήσει προσαρμογές παραμέτρων.

Επομένως, ένας επαγγελματίας προμηθευτής θα πρέπει να αξιολογήσει το σχέδιο του εξαρτήματος προτού προτείνει την τελική διαμόρφωση. Αυτή η προσέγγιση προσανατολισμένη στη μηχανική είναι ιδιαίτερα χρήσιμη για αγοραστές που προμηθεύονται προσαρμοσμένα μηχανήματα έλασης νήματος από εργοστάσιο της Κίνας.

Η NERES δηλώνει ότι οι λύσεις έλασης με νήματα CNC μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών και παρέχει τεχνική υποστήριξη για την επιλογή κατάλληλου εξοπλισμού.

Συχνές Ερωτήσεις

Τι είναι μια μηχανή κύλισης σπειρώματος σερβοκινητήρα CNC;

Είναι μια μηχανή διαμόρφωσης νήματος ελεγχόμενη από CNC που χρησιμοποιεί σερβοκινητήρες για την κίνηση των αξόνων κυλίνδρων και την κίνηση τροφοδοσίας. Η σειρά NERES NRS-25NC/NRS-15NC έχει σχεδιαστεί για έλαση νήματος και άλλες εργασίες διαμόρφωσης, όπως ραβδώσεις και αυλακώσεις κύλισης, ανάλογα με τη διαμόρφωση του κυλίνδρου.

Τι διάμετρο νήματος μπορεί να επεξεργαστεί η μηχανή NERES;

Η δημοσιευμένη προδιαγραφή παραθέτει ένα εύρος εξωτερικής διαμέτρου νήματος κύλισης φ3–φ80 mm, με εύρος βήματος σπειρώματος κύλισης 0,6–8,0 mm.

Ποια είναι η μέγιστη πίεση κύλισης;

Η μέγιστη δηλωμένη πίεση κύλισης είναι 30 τόνοι. Οι πραγματικές συνθήκες επεξεργασίας θα πρέπει να αξιολογούνται σύμφωνα με το τεμάχιο εργασίας, το υλικό, τη γεωμετρία του νήματος και τις μήτρες έλασης.

Μπορεί αυτό το μηχάνημα να επεξεργαστεί ειδικά προφίλ δοντιών;

Ναί. Σύμφωνα με τον κατασκευαστή, το μηχάνημα μπορεί να επεξεργαστεί δόντια σκουληκιών, τραπεζοειδή δόντια, προφίλ που σχετίζονται με σφαιρικές βίδες, ραβδώσεις, αυλακώσεις κύλισης και άλλα σχήματα δοντιών όταν η απαιτούμενη διαμόρφωση προσδιορίζεται από το σχέδιο του τεμαχίου εργασίας.

Τι πρέπει να προσφέρω όταν ζητώ προσφορά;

Για μια ακριβή σύσταση, οι αγοραστές θα πρέπει να παρέχουν το σχέδιο του τεμαχίου εργασίας, το υλικό, τη διάμετρο τυφλού, τη διάμετρο τελικού νήματος, το βήμα, το μήκος του σπειρώματος, τον απαιτούμενο όγκο παραγωγής και την προτιμώμενη μέθοδο έλασης. Αυτές οι λεπτομέρειες επιτρέπουν στον προμηθευτή να αξιολογήσει τη διαμόρφωση του μηχανήματος και τις κατάλληλες μήτρες κύλισης με μεγαλύτερη ακρίβεια.

Σύναψη

Μια μηχανή κύλισης σπειρώματος σερβοκινητήρα CNC μπορεί να είναι μια πολύτιμη επένδυση για κατασκευαστές που αναζητούν ελεγχόμενη διαμόρφωση, επαναλαμβανόμενη επεξεργασία, παραγωγή εύκαμπτου νήματος και ικανότητα κύλισης βιομηχανικής ποιότητας. Η σειρά NERES NRS-25NC/NRS-15NC υποστηρίζει διαμέτρους σπειρώματος κύλισης φ3–φ80 mm, βήματα 0,6–8,0 mm, ταχύτητα ατράκτου 10–60 RPM χωρίς βαθμίδες και πίεση κύλισης έως και 30 τόνους.

Εάν αξιολογείτε ένα μηχάνημα για τυπικά σπειρώματα, εξειδικευμένα προφίλ δοντιών, ραβδώσεις ή άλλες απαιτήσεις διαμόρφωσης ακριβείας, η καλύτερη προσέγγιση είναι να αντιστοιχίσετε τη διαμόρφωση του μηχανήματος με τους πραγματικούς στόχους σχεδίασης και παραγωγής εξαρτημάτων σας.Επικοινωνήστε μαζί μαςμε τις προδιαγραφές του τεμαχίου κατεργασίας και τις απαιτήσεις παραγωγής σας για να συζητήσετε μια κατάλληλη λύση Μηχανής Ρολής Σπειρώματος σερβοκινητήρα CNC από τη NERES.
