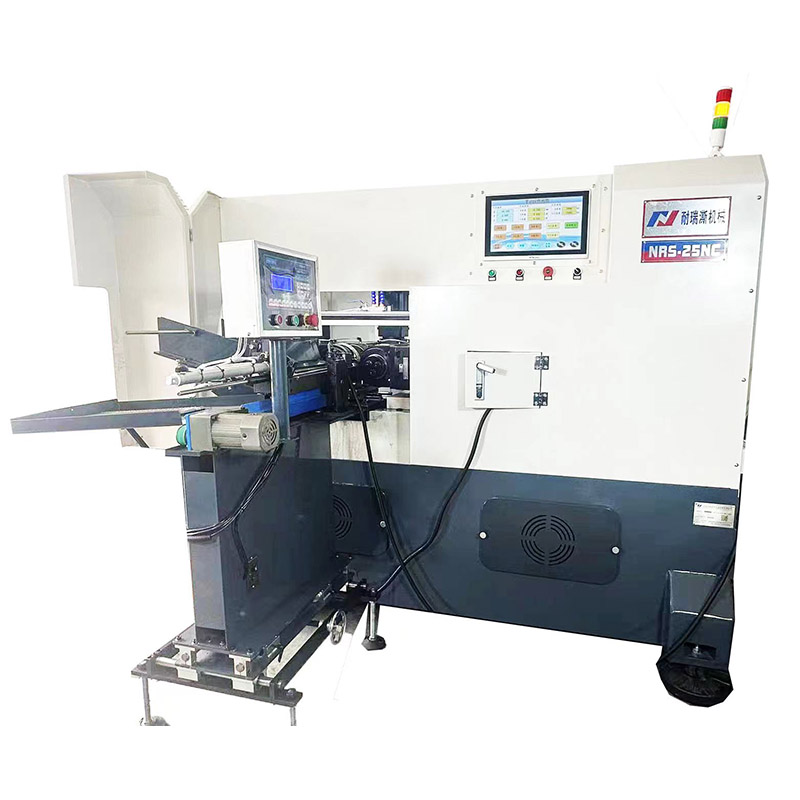

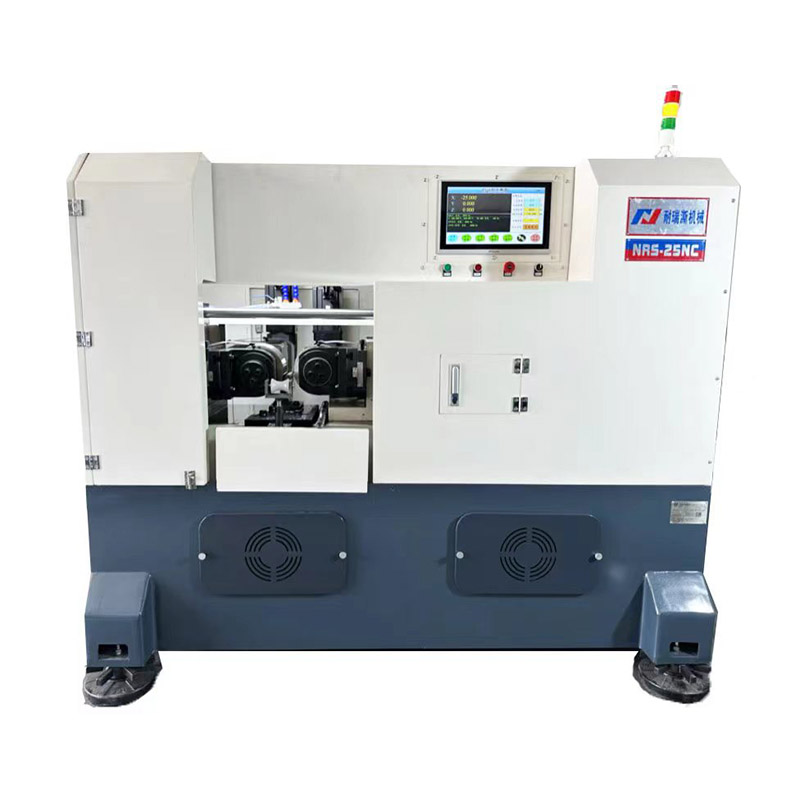

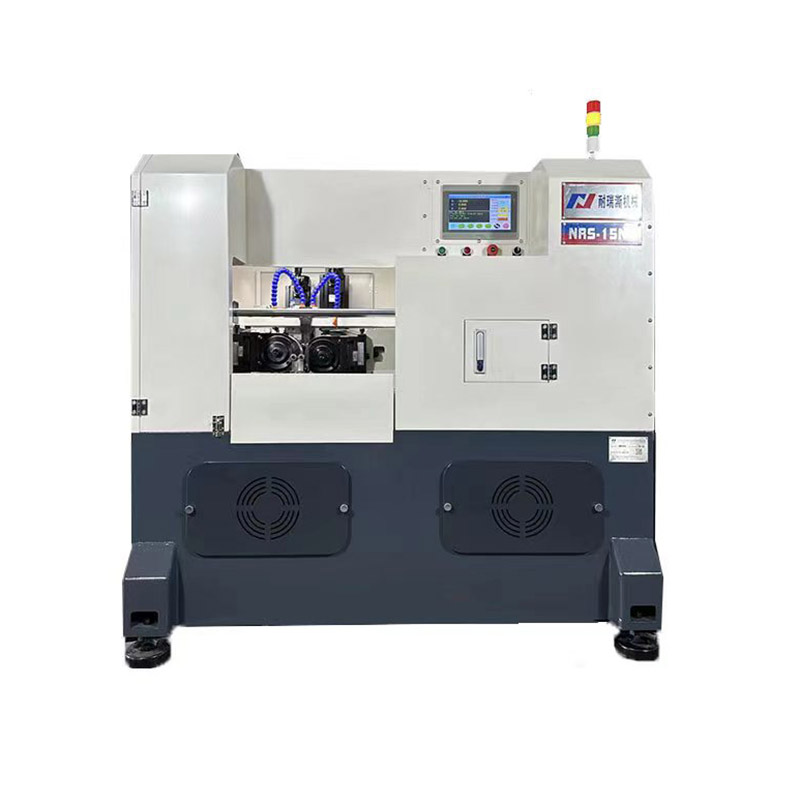

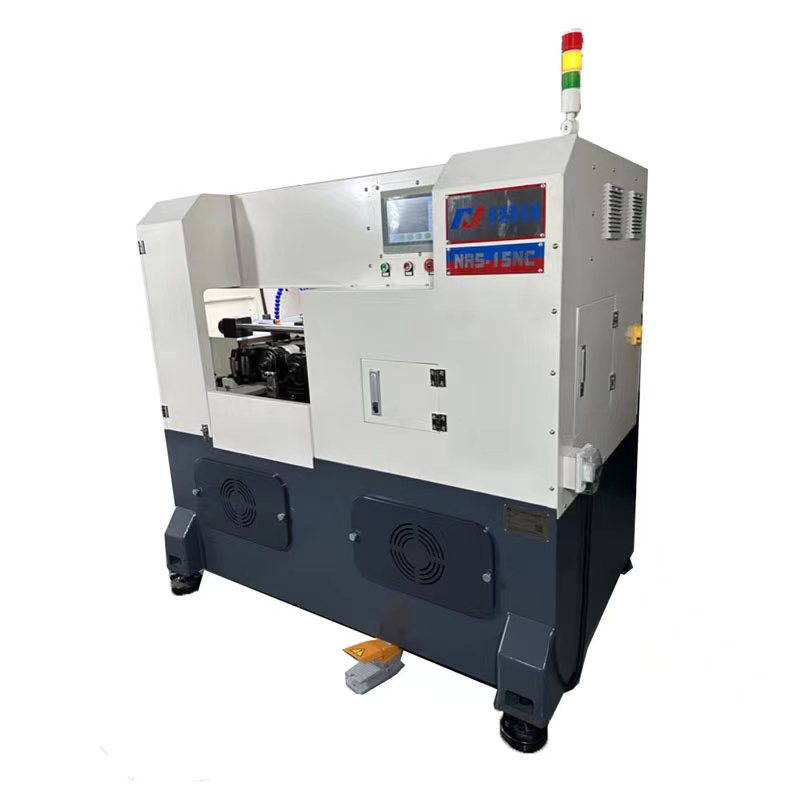

Το κυλινδρικό μηχάνημα CNC σερβο-κινητήρα

Το κυλινδρικό μηχάνημα CNC σερβο-κινητήρα

I 、 Τα κύρια χαρακτηριστικά αυτού του κυλιόμενου μηχανήματος CNC:

   Α. Ο κωδικός μοντέλου είναι ο κινητήρας σερβοκίνης, μέγιστη έξοδος 30TONS.

  Β. Τα ακόλουθα τεμάχια μπορούν να γίνουν ανάλογα με τον τύπο του κυλίνδρου:

   1.

       Διάμετρος ≤φ80mm, pitch≤ 8,0mm, το μέγιστο μήκος είναι 150mm

  2.

Γ. Δομικά χαρακτηριστικά: Οι δύο άξονες κυλίνδρων οδηγούνται από σερβοκινητήρες και ο άξονας τροφοδοσίας είναι τυλιγμένος από σερβοκινητήρες

     Μεταφορά ράβδων σφαιριδίων σε τροφοδοσία.

Δ. Αυτή η κυλινδρική μηχανή μπορεί επίσης να επεξεργαστεί μια ποικιλία προϊόντων σχήματος δοντιών, όπως: δόντια σκουληκιών, τραπεζοειδή δόντια, μπάλα

   Βίδα, κύλινδρος, knurling, κυλινδρική αυλάκωση, κλπ. Πρέπει να προσδιοριστεί ανάλογα με την επιφάνεια σχεδίασης.

II 、 Τεχνικές προδιαγραφές:

 1. Εξωτερική διάμετρος του κυλιόμενου νήματος: φ3 ~ φ80mm

 2.

 3. Ταχύτητα ατράκτου: 10 ~ 60rpm (ρύθμιση ταχύτητας Stepless)

 4. Εξωτερική διάμετρος του κύλινδρου σύρματος (μέγιστο): Φ210mm, μέγεθος κλειδιού 20*8mm/mm.

 5. Εξωτερική διάμετρος άξονα: Φ75mm (H7)

 6. Πλάτος και μήκος του κύλινδρου σύρματος: το μεγαλύτερο μπορεί να χρησιμοποιηθεί σε 150mm, σύμφωνα με τη ζήτηση του τεμαχίου εργασίας

 Με, - οι γενικές κοινές προδιαγραφές είναι 35, 40, 50, 60, 70, 100mm

  7. Μέγιστη απόσταση μεταξύ δύο ατράκτων: 280mm

 8. Ελάχιστη απόσταση μεταξύ δύο ατράκτων: 180mm

 9. Μέγιστη πίεση κύλισης: 30Το

 10.

 11. Feed Propulsion Horspower: 5.5kW

 12. Ύψος από το έδαφος στο κυλίνδρο: 1050mm

 13. Περιοχή δαπέδου: 2100lmm*1600wmm*2100hmm

 14. Καθαρό βάρος: 3200kgs; Μεικτό βάρος: 3000kgs
